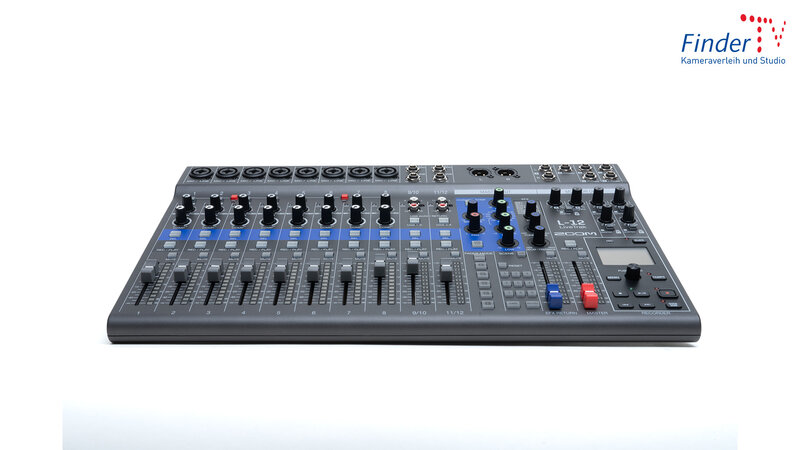

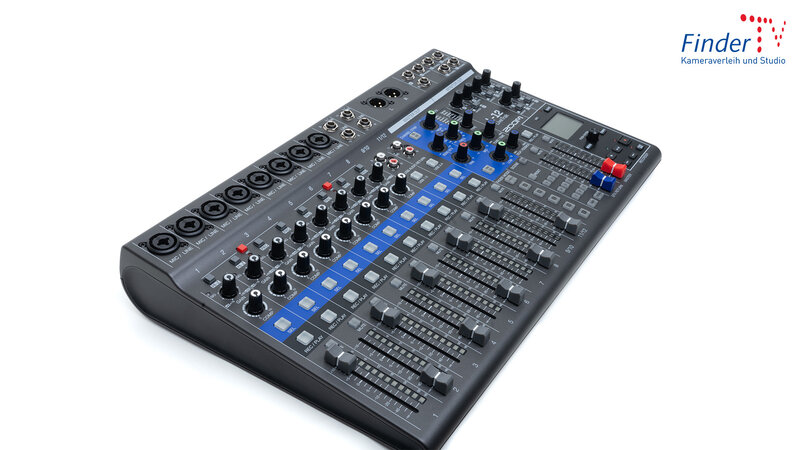

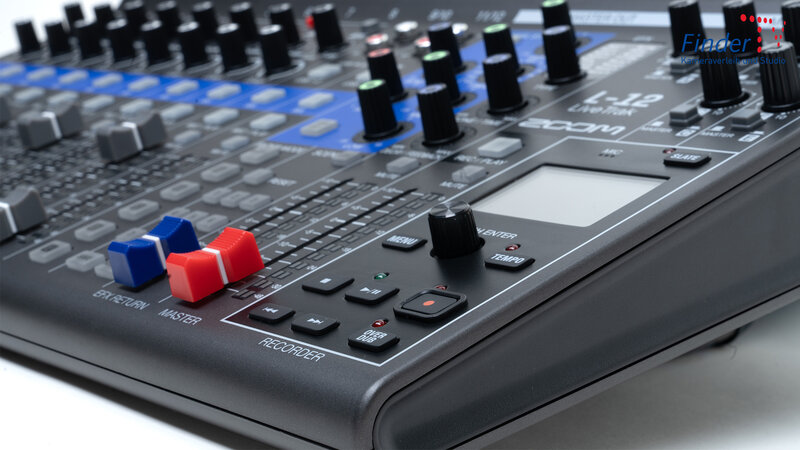

Zoom LiveTrak L-12
LiveTrak L-12 ist die einzige digitale Konsole, mit der Sie Ihre Live-Performance mischen, gleichzeitig auf zwölf Einzelspuren aufnehmen und währenddessen sogar fünf unabhängige, frei konfigurierbare Kopfhörermischungen bereitstellen können. Endlich können Sie mit einem einzigen Gerät mischen, aufnehmen und Ihr Monitoring steuern.
| Anzahl der Ein- und Ausgangskanäle: | Eingänge |
| Mono (MIC/LINE): 8 | |
| Stereo (LINE): 2 | |
| Ausgänge | |
| MASTER OUT: 1 | |
| MONITOR OUT: 5 | |
Eingänge
| Mono (MIC/LINE) | |
| Typ: | XLR/TRS-Combobuchsen (+Phase: XLR – Pin 2, TRS – Spitze) |
| Eingangsverstärkung | PAD OFF: +16 bis +60 dB |
| PAD ON: -10 bis +34 dB | |
| Hi-Z ON: +6 bis +50 dB | |
| Eingangsimpedanz | |
| XLR: | 3 Ω |
| TRS: | 10 kΩ/1 MΩ (wenn Hi-Z aktiv ist) |
| Maximaler Eingangspegel | |
| PAD OFF: | 0 dBu (bei 0 dBFS) |
| PAD ON: | +26 dBu (bei 0 dBFS) |
| Phantomspeisung: | +48 V |
| Stereo (LINE) | |
| Typ: | TRS-Klinke/Cinch-Buchsen (unsymmetrisch) |
| Maximaler Eingangspegel: | +10 dBu |
Ausgänge
| MASTER OUT | |
| Typ: | XLR-Buchsen (symmetrisch) |
| Maximaler Ausgangspegel: | +14,5 dBu |
| Ausgangsimpedanz: | 100 Ω |
| MONITOR OUT A (TRS) | |
| Typ: | TRS-Klinkenbuchsen (symmetrisch) |
| Maximaler Ausgangspegel: | +14,5 dBu |
| Ausgangsimpedanz: | 100 Ω |
| MONITOR OUT A-E (Kopfhörer) | |
| Typ: | Standard-Stereoklinkenbuchsen |
| Maximaler Ausgangspegel: | 42 mW + 42 mW an 60 Ω Last |
| Ausgangsimpedanz: | 100 Ω |
Busse
| MASTER: | 1 |
| MONITOR: | 5 |
| SEND EFX: | 1 |
Channel Strip
| COMP | |
| LOW CUT: | 75 Hz, 12 dB/Oktave |
| EQ | |
| HIGH: | 10 kHz, ±15 dB, Shelving |
| MID: | 100 Hz bis 8 kHz, ±15 dB, Peak |
| LOW: | 100 Hz, ±15 dB, Shelving |
| Pegelanzeigen: | 12 Segmente |
| Send-Effekte: | 16 Typen |
Recorder
| Gleichzeitige Aufnahmespuren max: | 14 bei 44,1/48 kHz und 12 bei 96 kHz |
| Gleichzeitige Wiedergabespuren max: | 12 |
| Aufnahmeformat: | WAV 44,1/48/96 kHz, 16/24 Bit, mono/stereo |
| Aufnahmemedien: | SD-Karten mit 16 MB bis 2 GB, SDHC-Karten mit 4 GB bis 32 GB, SDXC-Karten mit 64 GB bis 1 TB |
Audio-Interface
| 44,1/48 kHz | |
| Aufnahme: | 14 Kanäle |
| Wiedergabe: | 4 Kanäle |
| Wortbreite: | 24 Bit |
| USB 2.0 Schnittstelle | |
| Kartenleser: | USB 2.0 High Speed (Betrieb als Speichermedium) |
| USB HOST: | USB 2.0 High Speed |
| Samplingfrequenz: | 44,1/48/96 kHz |
| Frequenzgang | |
| Frequenzgang (44,1 kHz): | -1,0 dB: 20 Hz bis 20 kHz |
| Frequenzgang (96 kHz): | -3,0 dB: 20 Hz bis 40 kHz |
| Äquivalentes Eingangsrauschen: Echte Messungen: | -128 dB EIN (IHF-A) bei +60 dB/150 Ω Eingang |
| Display: | hintergrundbeleuchtetes LCD (128 x 64 Pixel) |
| Stromversorgung: | Netzteil AD-19 (DC12 V/2 A) |
| Leistungsaufnahme: | max. 17W |
| Außenabmessungen: | 445 mm (B) x 282 mm (T) x 70,5 mm (H) |
| Gewicht (nur Hauptgerät): | 2,53 kg |
| |
